[ 메카트로닉스 기능사 "트레이닝 키트" 구매사양서 ]
1. 개요
메카트로닉스 트레이닝 키트는 공업계 고등학교와 직업전문학교, 기능대학 에서 마이크로프로세서를 활용하여 자동화에 적합한 기계기구에 컨트롤러, 센서 및 엑추에이터제어, 릴레이제어 기술 등을 직접설계하고, 자동화 기계장치를 제작하고 프로그램 실습하는 키트이다.
현장에 적응할 수 있는 기능과 기술을 습득하며 자격증을 취득 하므로서 개인의 직업능력확대와 산업현장에 필요한 인재 수급 면에서 소정의 교육목적을 달성할 수 있도록 제작된 효율적인 교육훈련용 실습시스템이다.
2. 특징
1) 본 시스템은 국가기술자격검정 "메카트로닉스 기능사" 취득을 위한 트레이닝 키트로서 충분한 기능을 갖추었다.
2) 본 키트의 모든 부품은 자격시험시 지급되는 부품과 동일하며 실기시험시 브레드보드를 이용할 수 있다.
3) 본 키트는 알루미늄트렁크로 외관이 미려하고 안전성과 내구성, 기능성이 우수하며 이동성이 용이한 제품이다.
4) 본 키트를 이용한 실기교재와 소프트웨어가 지원되므로 15주 및 30주간 강의할 수 있는 교보재이다.
5) 본 키트는 8종의 실습를 실행할 수 있는 기본사양에 창의적으로 실습할 수 있는 브레드보드가 설치되어 있으므로 확장성이 풍부하다.
[ 생산자동화기능사 컨베이어 시스템 사양서 (MODEL : JSP-T204) ]

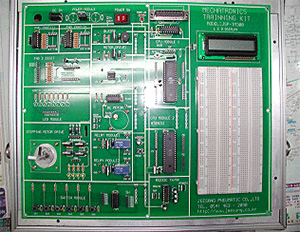

◎메카트로닉스 TRAINING KIT
◎실용 시안 등록
등록번호 : 제 396628호
Model : JSP-TM300
가로X세로X높이 = 390X330X130mm
기능별 부품 배치도
1) MPU MODULE
· MPU1(90S8535) 특징 : -8K바이트 Flash 메모리, -512바이트 내부 EEPROM -512 바이트 RAM, -8비트 단위의 4개의 입/출력 포트 -1개의 UART,
-2개의 외부인터럽트 -ISP 기능, -8개의 10 bit ADC, -워치독 기능
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 소켓 | 40pin | 1 |
| 2 | s/w | tac | 1 |
| 3 | 크리스탈 | 8M | 1 |
| 4 | MPU | 90S8535 | 1 |
| 5 | Cap | 30pF | 2 |
| 6 | Cap | 0.1uF | 1 |
| 7 | Cap | 10uF | 1 |
| 8 | Reg | 10K | 1 |
| 9 | Array-Reg,5p | 4.7K | 1 |
| 10 | Testpoint | 8pin | 4 |
MPU1 Module 부품목록
· MPU2(AT89C51,8051,87C51) 특징 -4K바이트 내부 ROM, -128 바이트 RAM, -8비트 단위의 4개의 입/출력 포트 -1개의 UART, -5개의 인터럽트, -4개의 타이머
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 소켓 | 40pin | 1 |
| 2 | s/w | tac | 1 |
| 3 | 크리스탈 | 8M | 1 |
| 4 | MPU | AT89C51 | 1 |
| 5 | Cap | 30pF | 2 |
| 6 | Cap | 10uF | 1 |
| 7 | Reg | 10K | 1 |
| 8 | Testpoint | 8pin | 2 |
MPU2 Module 부품목록
2) FND MODULE (1) 1 Digit Common Anode Type(2개) - MPU를 이용하여 Common Anode Type의 FND Display 방법 실험 - 7 segment driver IC 사용
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 소켓 | 14pin | 1 |
| 2 | 소켓(header) | 5pin | 2 |
| 3 | IC | 7447 | 1 |
| 4 | Reg | 330 | 8 |
| 5 | FND | Anode | 1 |
| 6 | Testpoint | 4pin | 1 |
FND 1D-CA Type 부품목록
· 2 Digit Common Anode Type - MPU를 이용하여 Common Anode Type의 2-Digit FND Display 방법 실험 - 7 Segment IC 사용하지 않고 MPU 프로그램방식
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 소켓(header) | 9pin | 2 |
| 2 | Reg | 330 | 10 |
| 3 | 2D-FND | Anode | 1 |
| 4 | Testpoint | 8pin | 1 |
| 5 | Testpoint | 2pin | 1 |
| 6 | Tr. | PN2907 | 2 |
FND 2D-CA Type 부품목록
3) LED MODULE
· COMMON ANODE TYPE MPU를 이용하여 Common Anode Type의 8bit LED Display 방법 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | LED | 적색 | 8 |
| 2 | Reg | 330 | 8 |
| 3 | Testpoint | 8pin | 1 |
LED CA Type 부품목록
4) 센서앰프(Sensor amp') - 1set
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | S/W | Tac | 6 |
| 2 | Reg | 330 | 6 |
| 3 | Testpoint | 6pin | 2 |
| 4 | Cap | 104 | 6 |
| 5 | Ic | 741504 | 1 |
S/W 부품목록
5) 광화이바 센서(Phto Sensor) - 1set
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Buzzer | 5[v] | 1 |
| 2 | Reg | 1K | 2 |
| 3 | Testpoint | 1pin | 2 |
| 4 | Tr. | 2SD633 | 1 |
| 5 | Doide | 1N4001 | 1 |
Buzzer 부품목록
6) 근접센서(Phto Sensor) - 3set
· 단방향(정) Driver MPU 및 Power Tr.을 이용하여 정방향 모터제어 방법 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Terminal | 2P | 1 |
| 2 | Reg | 1K | 2 |
| 3 | Testpoint | 1pin | 2 |
| 4 | Tr. | 2SD633 | 1 |
| 5 | Doide | 1N4001 | 1 |
Motor Driver1 부품목록
· 양방향(정.역) Driver MPU 및 모터 드라이버 IC를 이용하여 모터의 정.역방향 모터제어 방법 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Terminal | 2P | 1 |
| 2 | Testpoint | 1pin | 2 |
| 3 | IC소켓 | 8pin | 1 |
| 4 | IC | 8pin | 1 |
Motor Driver2 부품목록
7) PHOTO INTERRUPTER - 모터의 회전수 감지기능 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Terminal | 2P | 2 |
| 2 | Reg | 220 | 1 |
| 3 | Reg | 4.7K | 1 |
| 4 | Testpoint | 1pin | 2 |
| 5 | IC소켓 | 14pin | 1 |
| 6 | IC | 7414 | 1 |
| 7 | 포토 D/TR | (TX . RX) | 1 |
| 8 | DC motor | 6V, 기어(12) |
1 |
Photo-Interrupter 부품목록
8) RELAY MODULE (2개) - MPU 를 이용하여 Relay 제어(AC) 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Terminal | 3P | 2 |
| 2 | Reg | 1K | 2 |
| 3 | Testpoint | 1pin | 2 |
| 4 | Tr. | 2SD633 | 1 |
| 5 | Doise | 1N4001 | 1 |
| 6 | Reply | LG, RY5W-K | 1 |
Relay Module 부품목록
9) RS232C TX/RX MODULE - MPU 및 PC간의 통신 인터페이스 기능 실험
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | Terminal | 3P | 2 |
| 2 | IC소켓 | 16P | 1 |
| 3 | IC | MAX232 | 1 |
| 4 | Cap(전해) | 1uF | 4 |
| 5 | Cap | 104 | 1 |
RS232C 부품목록
10) BREAD BOARD - 간단한 회로구성
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 연결단자 | 2홀 | 2 |
| 2 | 연결단자 | 10홀 | 2 |
Bread board 부품목록
11) POWER MODULE - 각 Module에 전원 공급기능
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | 아답터 | 9[v],1A | 1 |
| 2 | Jac | 아답터용 | 1 |
| 3 | 레귤레이터 | 7805 | 1 |
| 4 | 토글s/w | 3P | 1 |
| 5 | led | 1 | 청색 |
| 6 | Reg | 330 | 1 |
Power Module 부품목록
12) LCD MODULE
· 백라이트 / 16 by 2 시리얼영문 / 화면크기 64.5 x 13.8mm
13) STEPPING MOTER MODULE
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | TR | D633 | 4 |
| 2 | Doide | IN4001 | 4 |
| 3 | LED | 기판 | 4 |
| 4 | 저항 | 10 k | 4 |
| 5 | 저항 | 330 | 4 |
| 6 | Testpoint | 4p | 1 |
| 7 | 모터 | Unipolar | 1 |
Stepping Moter 부품목록

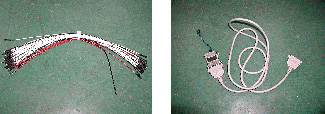

14) ACC'Y
메카트로닉스 실기용 교재 3월 출판 키트구매시 지원
지상뉴매틱(주) 제작 트레이닝키트 JSP-TM200 운용 프로그램 소프트웨어 포함
| 번호 | 품명 | 규격 | 수량 |
|---|---|---|---|
| 1 | ISP Cable | AVR-PC | 1 |
| 2 | 연결단자 | 4P | 3 |
| 3 | 연결단자 | 8P | 3 |
| 4 | 연결단자 | 1P | 8 |
기타부품목록
[ BREAD BOARD용 부품 셋트 ]
| 번호 | 품명 | 규격 | 수량 |
| FND MODULE실습 | |||
| 1 | I.C | 7447 | 1EA |
| 2 | REG(저항) | 330Ω | 8EA |
| 3 | FND | Nnode | 1EA |
| LED MODULE실습 | |||
| 4 | LED | 적색,녹색 | 각4EA |
| 5 | 330Ω | 8EA | |
| S/W MODULE | |||
| 6 | I.C | 7404 | 1EA |
| 7 | REG(저항) | 330Ω | 4EA |
| 공통부품 MODULE | |||
| 8 | CPU | AT90S8535 | 1EA |
| 9 | CPU | AT89C51 | 1EA |
| 10 | 플라스틱부품통 | LA20130 | 1EA |
| 11 | 점프선 | 적색,흰색 | 10EA |
판넬공급 ( 750mmX450mm )
