Stepping Motor

[ 특징 ]

- 세계최소 최경량 실현(24각 타입)
- 초소형 경량이면서 高정도, 高속, 高토오크 특성을 실현
- 결합정도의 향상 및 부품 점수/장착공수 절감
- 컴팩트한 설계로 적용장비의 소형화에 최적
- 저 가격에 따른 소비자의 경제성 향상

Small AC Geared Motor

[ INDUCTION MOTOR의 특징 ]

- 일반적으로 소형 INDUCTION MOTOR라 하면 CONDENSER RUN INDUCTION MOTOR(콘덴서 운전형 유도전동기)를 말합니다. 이 MOTOR는 기동시 뿐만 아니라 운전 중에도 항시 보조권선과 CONDENSER를 사용합니다. 일반적으로 기동TORQUE는 높지 않지만 구조가 간단하고 신뢰성이 높고, 효율도 높게 나타납니다.

- 연속정격으로 사용이 가능합니다.
- 부하의 크기에 따라 MOTOR의 정격회전수는 변합니다.
- 속도 제어가 필요치 않는 용도에 사용합니다.
- 절연 등급은 E종을 채택하고 있습니다. 그러나 UL용 MOTOR는 A종입니다.
- CONDENSER 운전형 단상 유도 전동기와 삼상 유도전동기의 2종류가 있습니다.
- 단상 MOTOR의 는 CONDENSER 운전형 INDUCTION MOTOR이므로 고효율, 저소음 MOTOR입니다.
- 단상 MOTOR의 전원은 A(110V 60Hz), B(220V 60Hz), C(100V 50/60Hz), D(200V 50/60Hz), E(115V 60Hz), X(220~240V 50Hz)등이 있습니다.
- 단상 INDUCTION MOTOR를 사용할 때에는 반드시 MOTOR부속품인 CONDENSER를 MOTOR용량에 맞게 사용하여 주십시오.
- 단상 INDUCTION MOTOR는 회전중에 회전방향을 바꾸려 해도 회전방향과 역방향의 TORQUE를 발생하고 있기 때문에 관성부하의 경우에는 부하를 짧은 시간에 역전시키는 것은 불가능합니다. 따라서 일단 Motor를 정지시킨 후에 회전방향을 교환하여 주십시오.
- 삼상 MOTOR는 삼상전원에 의해 구동시키는 유도전동기로 효율이 좋으며, 기동 TORQUE도 비교적 크고, 신뢰성이 높습니다. 범용MOTOR로 광범위하게 사용되고 있습니다. - 삼상 MOTOR는 전원을 U (200V 50/60Hz), T (220V 50/60Hz), S (380~440V 50/60Hz)로 사용하는 INDUCTION MOTOR 입니다.

[ 회전수와 TORQUE의 특성 ]

- 전압이 일정한 경우, 회전수와 TORQUE관계는 (그림3)과 같습니다. 무부하의 경우는 동기회전수와 비슷하게 회전하지만, 부하가 증가함에 다라 회전수는 떨어져 부하와 MOTOR Tp 와 평행한점 P로 회전합니다.
- 부하가 더욱 증가하여 M점에 도달하면 MOTOR는 그 이상 TORQUE를 발생하지 않으므로 R점에 도달해 정지합니다. 즉 R-M구간은 불안정 영역이고 MOTOR로서 안전하게 운전 가능한 구간은 M-O구간입니다.

[ 전압 특성과 CONDENSER 특성 ]

- 전압 특성은 MOTOR로의 인가 전압에 대한 TORQUE특성 변화를 표시 한 것 입니다. INDUCTION MOTOR의 TORQUE는일반적으로 전압의 제곱에 비례하여 변화합니다.
- CONDENSER 용량에 의해서도 TORQUE 특성은 변화합니다. CONDENSER 용량을 크게 하면 기동TORQUE, 정동TORQUE는 증가하지만 용량이 2.5~3배로 되면 운전TORQUE는 감소하고 기동TORQUE 도 증가하지 않게 됩니다.
- INDUCTION MOTOR의 TORQUE가 부족한 경우에는 TORQUE를 증가시키기 위한 간단한 방법으로 전압이나 CONDENSER의 용량을 증가시켜 사용할 수 있습니다. 이런 경우에는 MOTOR의 손실입력이 증가하고, 온도 상승이 급격히 높아지므로 가급적이면 출하 상태에서 그대로 사용을 권장합니다.
- 그러나 부득이하게 사용을 할 경우에는 MOTOR의 열 발산이 잘 되도록 충분히 주의하여 주시고 MOTOR 의 CASE (HOUSING)의 온도가 90℃이하에서 사용하여 주십시오.

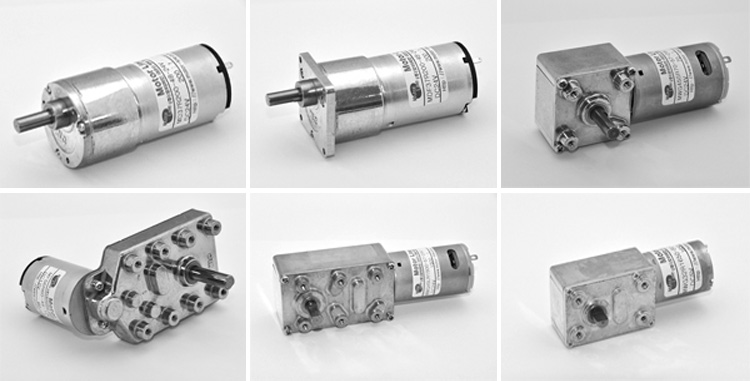

DC Micro Geared Motor

BLDC Motor

[ 우수한 속도안정성·일정한 Torque ]

모터의 Feedback 신호와 설정속도를 비교하여 부하의 변동에도 저속부터 고속까지 안정된 운전이 가능합니다. 대부하, 대온도 및 대전압의 속도변동율은 ±1%입니다.

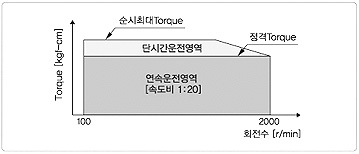

또한, 무부하부터 정격부하까지 전대역에서, 넓은 범위(속도비 1:20)의 속도 조절이 가능합니다.

[ 소형고출력화·손실 절감 ]

BLDC 모터는 회전자에 Magnet를 사용한 구조로, AC 유도 모터보다 손실이 약 50% 절감되어 동일 출력에서 소형화 설계가 되어있습니다. 42.5mm (□60, □80), 57mm (□90)

[ 손쉬운 결선 ]

모터의 결선은 Control Unit의 Connector에 접속만으로 간단히 결선됩니다.

[ 외부제어기능 ]

운전/정지, 회전방향 변경 및 순시정지가 외부신호(Sequencer 또는 신호용 릴레이)를 이용하여 제어가 가능합니다.
또한 별도의 볼륨 및 직류전원(XEA Series)을 외부에서 접속하여 외부 신호를 이용한 속도설정이 가능합니다.

[ 고강도.장수명 Gear Head ]

기어의 최적설계, 케이스의 새로운 구조 설계 및 보강, 베어링 구조 강화를 통해 장수명화를 실현하였습니다. AC series와 동일 크기로 □90기준 Gear Head 허용 Torque의 300[kgf-cm]를 실현하였습니다. 수명 또한 AC series 대비 2배인 10,000시간 으로 늘어 보수에 대한 부담을 감소 시켰습니다.

[ 저소음화 실현 ]

모터의 새로운 구조 및 설계기술을 접목하여 저소음화를 실현하였고, 기어헤드도 기어의 가공기술 및 정음화 설계, 조립기술을 접목하여 저소음화를 실현하였습니다.

[ Motor와 Gearhead Combi type 탄생 ]

모터와 기어헤드의 조립을 전용 볼트를 이용하여 간단히 체결이 가능한 구조로, 모터와 기어헤드 조립 시 발생할 수 있는 흠집에 대한 우려가 없습니다. 단, 보수용으로 각각 별매의 구입도 가능합니다.

[ 다양한 기능 ]

SLOW RUN/SLOW STOP 기능이 내장되어 있습니다. 각종 보호 기능이 내장되어 있습니다.

[ 기타 ]

· 모터부의 구조를 IP65로 설계하여, 만약의 경우(이상이 발생 한 경우) 물이 떨어져도 안전합니다. (물이 항상 뿌려지는 곳 등에서는 사용이 불가능합니다.)
· 모터와 Control Unit간에 최대 10.5m까지 연장이 가능합니다. (Option cable 적용 시)
